Panel Berlubang | Aliran Udara Presisi untuk Pendinginan Pusat Data

Server dengan kepadatan tinggi menghasilkan panas yang hebat. Tanpa aliran udara yang baik, titik panas akan timbul, peralatan akan melambat, dan keandalan akan menurun. ItuPanel berlubang dariLantai Huahongmemberikan solusinya. Diproduksi dari baja canai dingin yang menebal dengan perforasi yang merata, panel ini memberikan ventilasi yang efisien, kapasitas beban yang stabil, dan perlindungan antistatis. Dirancang khusus untuk sistem penahanan lorong dingin/lorong panas, ini adalah pilihan utama untuk lantai ventilasi ruang komputer yang presisi.

Apa Itu Panel Berlubang?

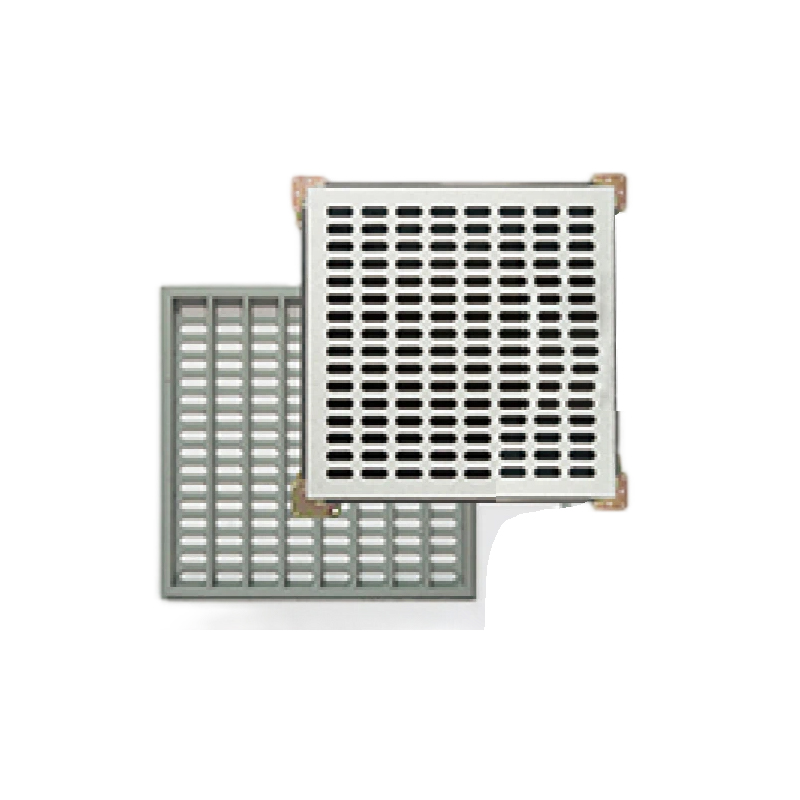

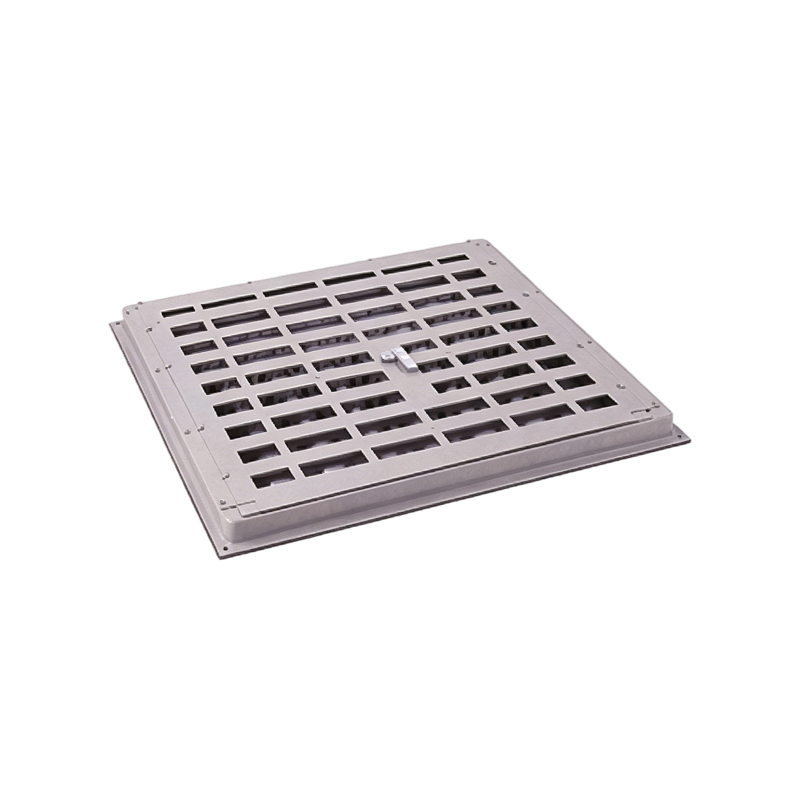

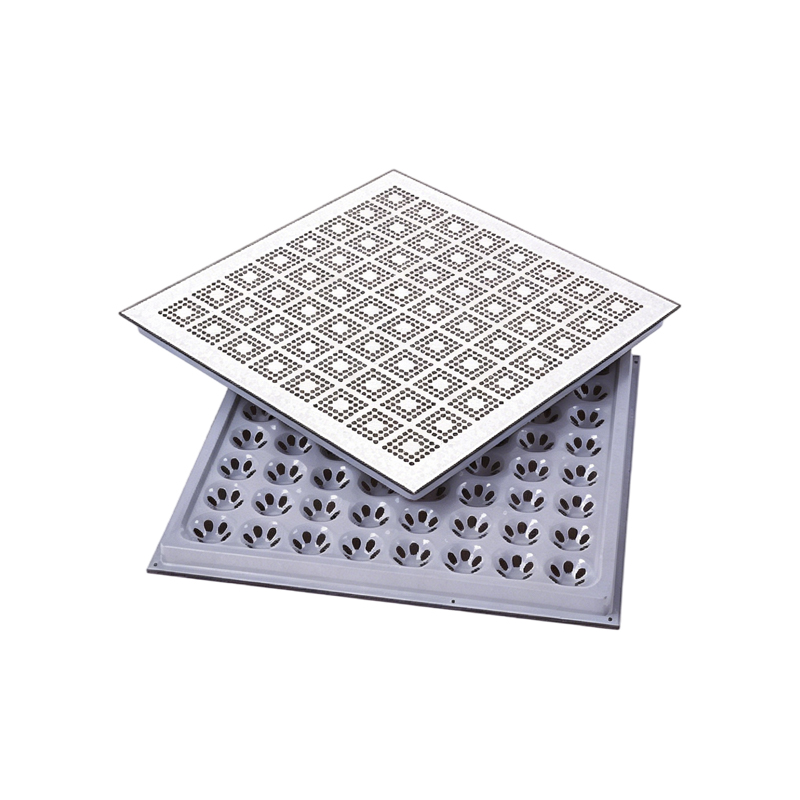

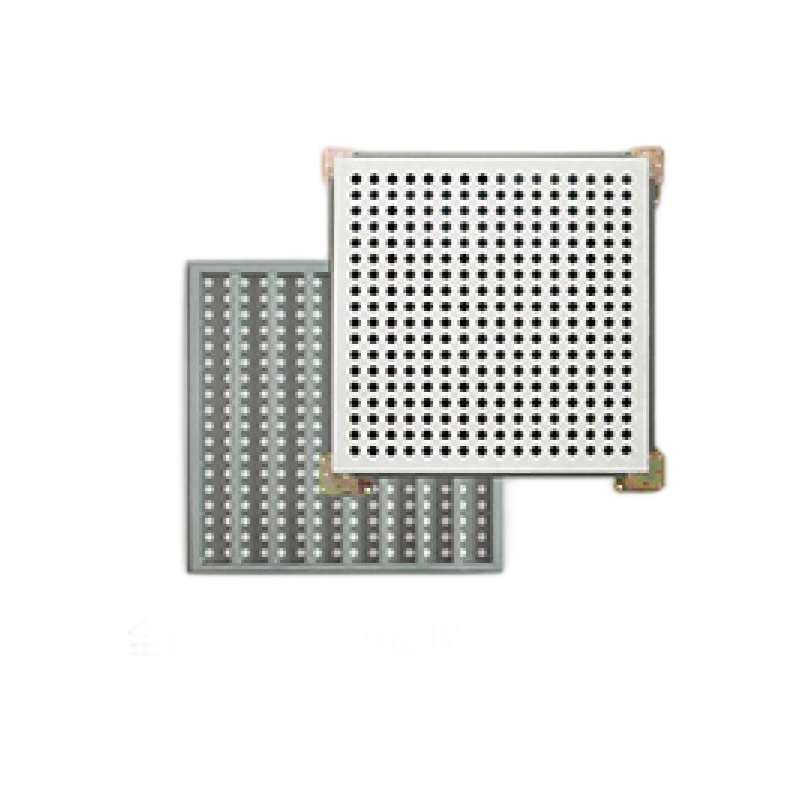

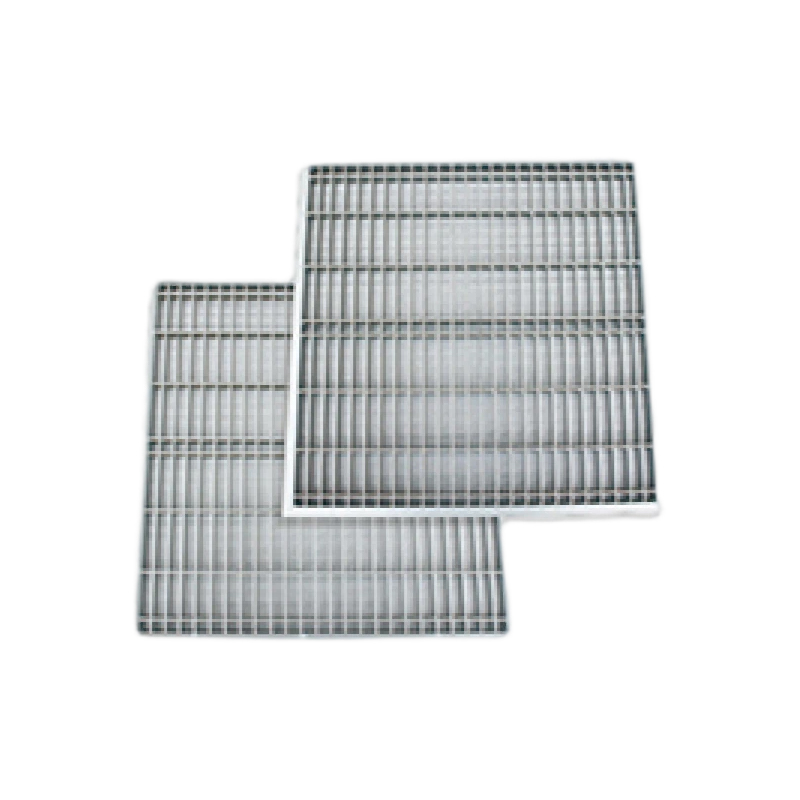

A Panel berlubang adalah panel lantai modular dengan lubang-lubang dengan jarak yang sama di seluruh permukaannya. Ini menggantikan panel padat di depan rak server untuk mengalirkan udara pendingin dari ruang pleno di bawah lantai langsung ke saluran masuk peralatan. Konstruksi seluruhnya baja memberikan kemampuan ventilasi dan menahan beban.

Definisi Produk & Fungsi Inti

- Definisi: Panel lantai yang seluruhnya terbuat dari baja dengan struktur perforasi seragam untuk ventilasi

- Fungsi Utama: Mengirimkan udara pendingin ke saluran masuk server di lorong dingin pusat data

- Fungsi Tambahan: Perlindungan anti-statis, dukungan beban peralatan, akses kabel di bawah lantai

Konstruksi Panel

Proses Manufaktur

- Bahan: Pelat baja canai dingin yang menebal

- Pembentukan: Stamping dan pembentukan satu bagian (bukan rakitan yang dilas)

- Perforasi: Meninju presisi dengan distribusi lubang yang seragam

- Penyelesaian tepi: Tidak ada gerinda, halus untuk dipegang

- Perawatan permukaan: Fosfat + penyemprotan elektrostatis

Kontrol Kualitas Merek Ganda

KeduanyaHuahong DanOuli merek mengikuti standar produksi yang ketat. Setiap panel menjalani pemeriksaan akurasi perforasi, pengujian kerataan, dan verifikasi muatan sebelum pengepakan.

Spesifikasi Teknis

Parameter Dasar

Opsi Kapasitas Beban

Spesifikasi Ventilasi

Akurasi Dimensi

- Keseragaman perforasi: Tidak ada titik mati – bahkan distribusi aliran udara

- Tepi bebas duri: Aman untuk penanganan dan pemasangan

- Toleransi kerataan: ≤ 0,5 mm lebih dari 600 mm

- Pertukaran panel: Kompatibilitas jaringan standar

Keunggulan Inti Panel Berlubang

1. Ventilasi Efisien untuk Menghilangkan Panas

- Distribusi lubang yang seragam memastikan aliran udara merata

- Tidak ada titik mati atau zona ventilasi yang terhalang

- Tingkat ventilasi yang dapat disesuaikan (30%-60%)

-Dirancang untuk penahanan lorong dingin/lorong panas

2. Kekuatan Tinggi dan Kapasitas Beban

- Konstruksi baja canai dingin yang menebal

- Stamping satu bagian – tidak ada titik las yang lemah

- Deformasi elastis ≤ 2,0 mm di bawah beban

- Mendukung server, unit UPS, dan alat berat

3. Anti-Statis dan Tahan Korosi

- Perawatan penyemprotan fosfat + elektrostatik

- Resistivitas permukaan dalam kisaran anti-statis

- Tahan karat dan korosi

- Masa pakai yang lama di lingkungan pusat data

4. Modular dan Mudah Perawatannya

- Ukuran standar 600×600mm

- Pemasangan dan penggantian cepat

- Mudah dibersihkan – permukaan halus mencegah penyumbatan lubang

- Kompatibel dengan sistem alas standar

5. Tingkat Ventilasi yang Dapat Disesuaikan

- 30% hingga 60% opsi area terbuka

- Disesuaikan dengan kebutuhan beban panas spesifik

- Mencegah aliran udara yang kurang dingin atau terbuang

- Mengoptimalkan efisiensi kipas CRAC

6. Tanpa Gerinda – Aman dan Profesional

- Meninju presisi dengan proses deburring

- Tepi halus untuk penanganan dan lalu lintas pejalan kaki

- Tidak ada ujung tajam yang dapat merusak kabel atau tangan

- Penampilan profesional di area yang berhadapan dengan pelanggan

7. Kualitas Merek Ganda – Huahong & Ouli

- Kontrol produksi yang ketat

- Akurasi perforasi yang konsisten

- Kerataan dan daya tahan yang unggul

- Lebih baik dari produk biasa yang ada di pasaran

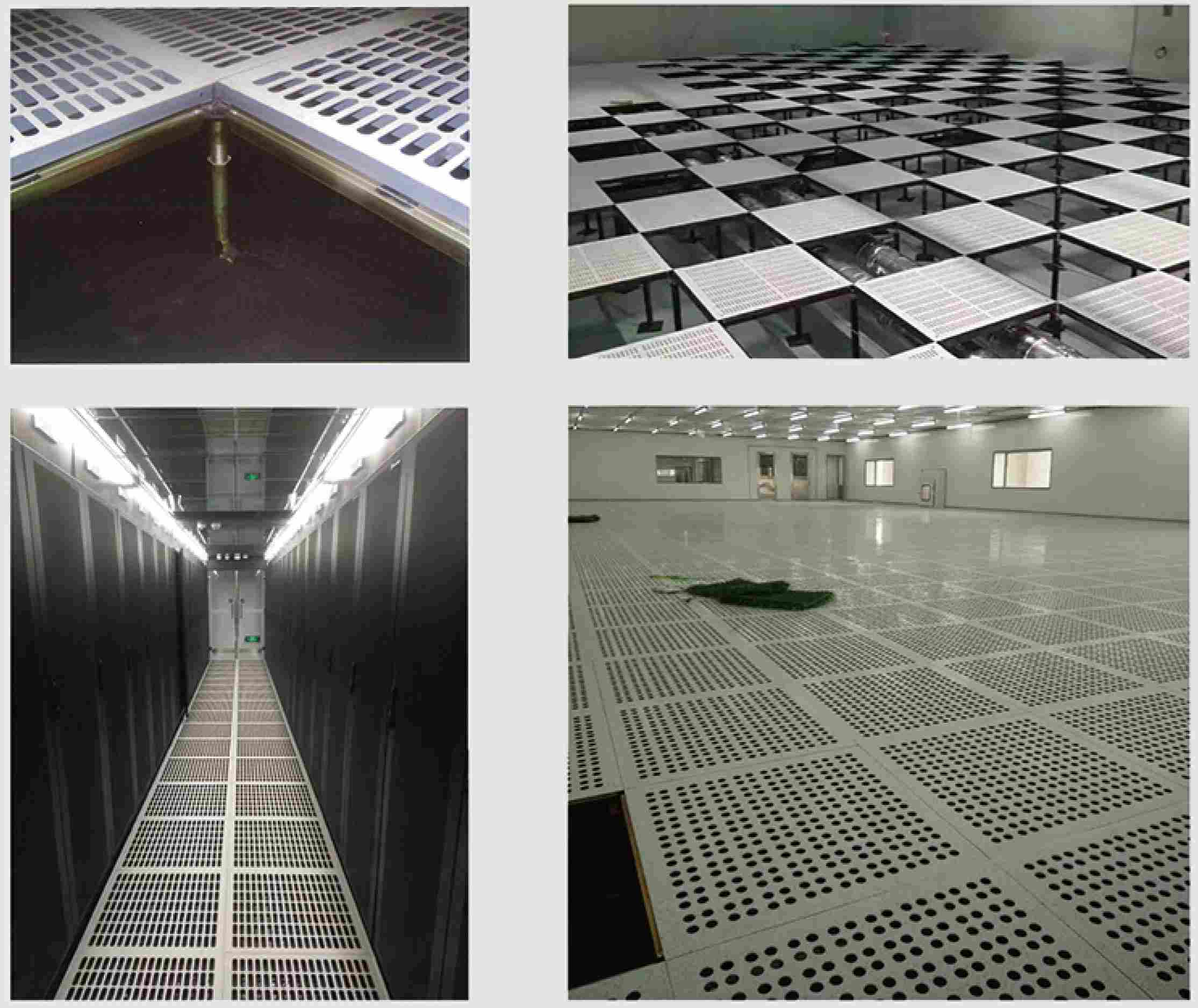

Aplikasi untuk Panel Berlubang

Aplikasi Utama

- Pusat data dan ruang IDC

- Ruang server dan ruang komputer

- Sistem penahanan lorong dingin/lorong panas

- Ruang peralatan telekomunikasi

- Pusat komputasi berkinerja tinggi

- Ruang peralatan dengan kepadatan panas tinggi

- Ruang peralatan jaringan

Siapa yang Membutuhkan Produk Ini?

Strategi Penempatan

- Lorong yang dingin: Panel berlubang di depan rak server

- Lorong yang panas: Panel padat untuk menampung udara buangan

- Jalan setapak: Panel padat atau berventilasi rendah

- Di bawah rak: Panel berlubang sejajar dengan intake server

【Panel Berlubang】 FAQ

Q1: Berapa tingkat ventilasi yang saya perlukan untuk ruang server saya?

Menjawab: Tingkat ventilasi yang diperlukan bergantung pada kepadatan panas rak dan tekanan pasokan udara di bawah lantai. Pedoman umum:ventilasi 30-40%. – Beban panas rendah hingga sedang (3-5kW per rak), ruang server standar dengan kebutuhan pendinginan sedang.ventilasi 45-50%. – Beban panas sedang hingga tinggi (5-8kW per rak), lorong dingin khas pusat data.ventilasi 55-60%. – Beban panas tinggi (8-12kW+ per rak), komputasi kepadatan tinggi, sistem penahanan lorong panas.Lantai Huahongmendukungtingkat ventilasi yang dapat disesuaikan dari 30% hingga 60% . Untuk proyek baru, lakukan analisis CFD atau konsultasikan dengan Huahong untuk menghitung area terbuka optimal berdasarkan laju aliran CRAC spesifik Anda, kedalaman pleno, dan tata letak rak. Tingkat ventilasi yang tidak tepat menyebabkan pendinginan yang kurang (titik panas) atau pendinginan yang berlebihan (energi yang terbuang).

Q2: Apakah Panel Berlubang cukup kuat untuk rak server yang berat?

Menjawab: Ya. ItuPanel berlubang kegunaanbaja canai dingin yang menebal dengan pembentukan stempel satu bagian – tidak ada titik las yang lemah. Deformasi elastis adalah ≤2.0mm di bawah beban. Kapasitas beban tergantung pada model yang Anda pilih:FS662 (363KG) – Area ventilasi ringan.FS800 (454KG) – Ruang server standar.FS1250 (567KG) – Rak dengan kepadatan sedang.FS1500 (680KG) – Lemari dengan kepadatan tinggi.FS2000 (907KG) – Zona alat berat. Untuk sebagian besar rak server standar dengan beban kaki 200-300KG, model FS800 atau FS1250 sudah cukup. Untuk peralatan UPS berat atau rangkaian penyimpanan kepadatan tinggi, pilih FS1500 atau FS2000. Berbeda dengan beberapa pesaing yang mengurangi ketebalan baja untuk menurunkan biaya, Huahong menggunakanbaja dengan ketebalan penuh untuk memastikan integritas struktural bahkan dengan perforasi.

Q3: Apakah lubangnya tersumbat oleh debu atau kotoran? Bagaimana cara membersihkan panelnya?

Menjawab: ItuPanel berlubang dirancang agar mudah dibersihkan. Permukaannya halus dengan lapisan akhir yang disemprotkan secara elektrostatik, yang tahan terhadap penumpukan debu. Untuk perawatan rutin:Sehari-hari – Keringkan permukaannya dengan mengepel atau menyedot debu untuk menghilangkan debu yang lepas.Mingguan – Gunakan iklanamp kain atau kain pel dengan sabun lembut dan air untuk pembersihan lebih dalam.Untuk lubang yang tersumbat – Gunakan penyedot debu dengan sikat atau udara bertekanan dari bawah untuk membersihkan kotoran.Tidak gunakan pancaran air bertekanan tinggi atau pembersih abrasif – ini dapat merusak lapisan antistatis. Permukaan halus dan tepi lubang bebas duri mencegah serpihan menempel. Dibandingkan dengan ubin berlubang atau ubin berlubang dengan permukaan kasar, panel berlubang Huahong jauh lebih mudah dibersihkan. Untuk lingkungan ruangan yang bersih, tentukan model berventilasi tinggi dengan lebih banyak lubang untuk menjaga aliran udara bahkan dengan sedikit debu di permukaan.

Q4: Dapatkah saya menyesuaikan pola perforasi atau tingkat ventilasi?

Menjawab: Ya. Penyangga Lantai Huahongtingkat ventilasi yang dapat disesuaikan dari 30% hingga 60% . Anda dapat menentukan persentase area terbuka yang diperlukan untuk desain pendingin Anda. Pola standarnya meliputi: distribusi lubang yang seragam di seluruh panel, zona perforasi dengan kepadatan tinggi untuk pendinginan yang ditargetkan, dan perforasi tepi-ke-tepi untuk aliran udara maksimum. Untuk proyek besar, tersedia diameter lubang dan pola jarak khusus. Berikan CFM yang Anda perlukan per panel atau persentase area terbuka target, dan Huahong akan memproduksinya sesuai kebutuhan. Penyesuaian ini memastikan Anda tidak melakukan ventilasi yang kurang (menyebabkan titik panas) atau ventilasi berlebihan (membuang udara dan energi dingin). Hubungi Huahong dengan persyaratan pendinginan Anda untuk mendapatkan rekomendasi.

Q5: Apa perbedaan antara Panel Berlubang Huahong dan ubin berlubang biasa?

Menjawab: Lima perbedaan utama membedakan HuahongPanel berlubang dari produk biasa.Pertama, ketebalan baja – Huahong menggunakan baja canai dingin yang menebal; banyak pesaing mengurangi ketebalan untuk memangkas biaya, mengorbankan kapasitas muatan.Kedua, metode pembentukan – Stamping dan pembentukan satu bagian, tidak ada titik pengelasan terpisah; panel biasa mungkin menggunakan rakitan las yang bisa rusak.Ketiga, kualitas perforasi – Pukulan presisi tanpa gerinda, distribusi lubang seragam; panel biasa sering kali memiliki lubang yang tidak konsisten atau tepi yang tajam.Keempat, kapasitas muat – Panel Huahong mempertahankan kekuatan yang lebih tinggi meskipun terdapat perforasi; panel biasa lebih mudah berubah bentuk.Kelima, kendali mutu merek ganda – Merek Huahong dan Ouli mengikuti standar produksi yang ketat; produk biasa memiliki kualitas yang tidak konsisten. Untuk pusat data yang mengutamakan keandalan dan efisiensi pendinginan, panel Huahong memberikan masa pakai lebih lama dan kinerja lebih baik.

Q6: Apakah Huahong menyediakan instalasi dan dukungan purna jual untuk Panel Berlubang?

Menjawab: Ya. Lantai Huahong memberikan dukungan komprehensif.Layanan instalasi meliputi: pengukuran di lokasi dan desain tata letak, pemasangan profesional oleh kru terlatih (tersedia di banyak wilayah), integrasi sistem dengan jaringan alas yang ada, serta verifikasi kerataan dan aliran udara pasca pemasangan.Untuk pelanggan yang menggunakan kontraktornya sendiri , Huahong menyediakan panduan instalasi terperinci dan dukungan teknis jarak jauh.Jaminan : Garansi struktural 5 tahun yang mencakup integritas baja, kualitas perforasi, kinerja beban, dan sifat anti-statis.Dukungan purna jual : Dokumentasi teknis, panel pengganti untuk cacat yang terverifikasi, dan inspeksi opsional di lokasi untuk proyek besar.Dukungan penyesuaian : Kustomisasi tingkat ventilasi, opsi penyelesaian tepi (strip konduktif atau tanpa batas), dan pemilihan model beban. Hubungi Huahong dengan rincian proyek untuk proposal dukungan lengkap.

Q7: Dapatkah Panel Berlubang digunakan dengan sistem pasokan udara di bawah lantai?

Menjawab: Sangat.Panel Berlubang dirancang khusus untuk sistem distribusi udara di bawah lantai (UFAD) yang umum di pusat data. Panel tersebut berada pada tiang yang dapat disesuaikan di atas pelat beton, menciptakan ruang udara bertekanan. Unit CRAC/CRAH mendorong udara dingin ke dalam pleno. Udara secara alami naik melalui lubang-lubang pada panel yang ditempatkan di lorong yang dingin. Distribusi lubang yang seragam memastikan aliran udara yang konsisten di seluruh permukaan panel. Untuk hasil terbaik: Pastikan kedalaman pleno minimum 300 mm (12 inci) untuk distribusi udara yang baik. Tutup potongan kabel pada panel padat untuk mencegah kebocoran udara. Gunakan alas bergasket atau segel tepi untuk mencegah jalan pintas udara. Koordinasikan tingkat ventilasi dengan desain pendinginan Anda – panel perforasi yang lebih tinggi menghasilkan lebih banyak aliran udara tetapi juga mengurangi tekanan statis pleno. Huahong dapat membantu menghitung ventilasi optimal untuk laju aliran CRAC spesifik dan tata letak ruangan Anda.

Pedoman Instalasi

Langkah Instalasi Standar

1. Bersihkan lantai bawah dan verifikasi kedalaman pleno (minimal 300mm)

2. Tandai posisi tumpuan pada kisi 600×600 mm

3. Pasang tiang yang dapat disesuaikan pada ketinggian desain

4. Pasang stringer untuk stabilitas lateral (jika diperlukan)

5. Tempatkan Panel Berlubang pada posisi lorong yang dingin

6. Tempatkan panel padat di lorong dan jalan setapak yang panas

7. Periksa kerataan dengan ketinggian 2m

8. Pasang trim tepi dan jalur akses

Praktik Terbaik Penempatan

- Lorong yang dingin: Panel berlubang tepat di depan intake rak server

- Lorong yang panas: Panel padat atau panel ventilasi sangat rendah

- Di bawah rak: Sejajarkan panel berlubang dengan zona asupan server

- Jalan setapak: Ventilasi rendah (30%) atau panel padat untuk kenyamanan

Alat yang Dibutuhkan

- Tingkat laser atau laser berputar

- Pengangkat panel cangkir hisap

- Pita pengukur

- Multimeter untuk uji grounding (jika strip konduktif ditentukan)

Perbandingan – Panel Berlubang Huahong vs. Ubin Berlubang Standar

Solusi untuk Kekhawatiran Umum Pelanggan

Mengapa Memilih Panel Berlubang Lantai Huahong

Keunggulan Manufaktur

- Baja: Pelat baja canai dingin yang menebal

- Pembentukan: Stamping satu bagian – tidak ada titik las yang lemah

- Perforasi: Meninju presisi, distribusi seragam, tanpa gerinda

- Permukaan: Fosfat + penyemprotan elektrostatis

- Kualitas: Kontrol merek ganda Huahong dan Ouli

Jaminan Kinerja

- Tingkat ventilasi: 30% hingga 60% sesuai spesifikasi

- Deformasi elastis: ≤ 2,0 mm di bawah beban

- Kerataan: ≤ 0,5mm lebih dari 600mm

- Anti-statis: Memenuhi SJ/T 10796-2001

- Kapasitas beban: tersedia model FS662 hingga FS2000

Layanan Satu Pintu

- Kustomisasi tingkat ventilasi

- Panduan pemilihan model beban

- Desain sistem dan perencanaan tata letak

- Pasokan bahan dengan pengiriman

- Instalasi profesional (opsional)

- Garansi 5 tahun dan dukungan teknis

Ringkasan

ItuPanel berlubang dariLantai Huahongadalah solusi presisi untuk pendinginan pusat data. Baja canai dingin yang menebal dengan stempel satu bagian memberikan kekuatan dan kapasitas beban yang tinggi. Perforasi seragam tanpa gerinda memastikan aliran udara merata dan penanganan yang aman. Tingkat ventilasi yang dapat disesuaikan (30%-60%) sesuai dengan kebutuhan beban panas tertentu. Perawatan anti-statis melindungi peralatan sensitif. Ukuran standar 600×600mm cocok untuk semua kisi lantai yang ditinggikan. Didukung oleh garansi 5 tahun, kontrol kualitas merek ganda (Huahong dan Ouli), dan dukungan proyek penuh.

Pilih Panel Berlubang Huahong untuk pendinginan yang efisien, kekuatan yang andal, dan kinerja yang tahan lama.
