Pendinginan pusat data tradisional membuang-buang energi. Udara dingin menyebar secara acak, melewati peralatan, dan meninggalkan titik panas yang mengancam keandalan server. ItuAliran Udara Cerdas Mengangkat Lantai dariLantai Huahongmemecahkan masalah ini. Sistem pendingin aktif ini mengintegrasikan kipas berkecepatan variabel dan sensor suhu langsung ke panel lantai standar berukuran 600×600mm, memberikan aliran udara yang ditargetkan tepat di tempat server membutuhkannya.

Apa Itu Lantai Naik Aliran Udara Cerdas?

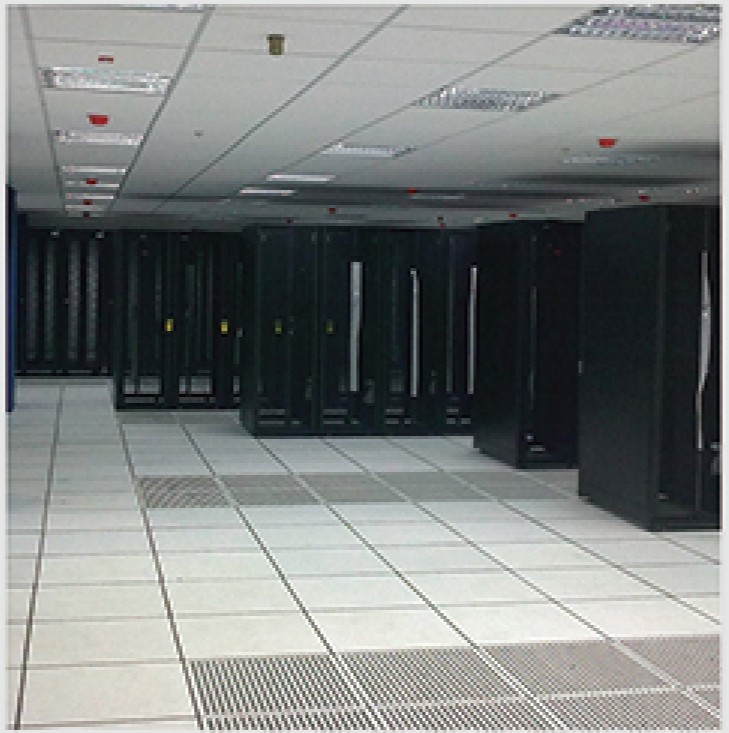

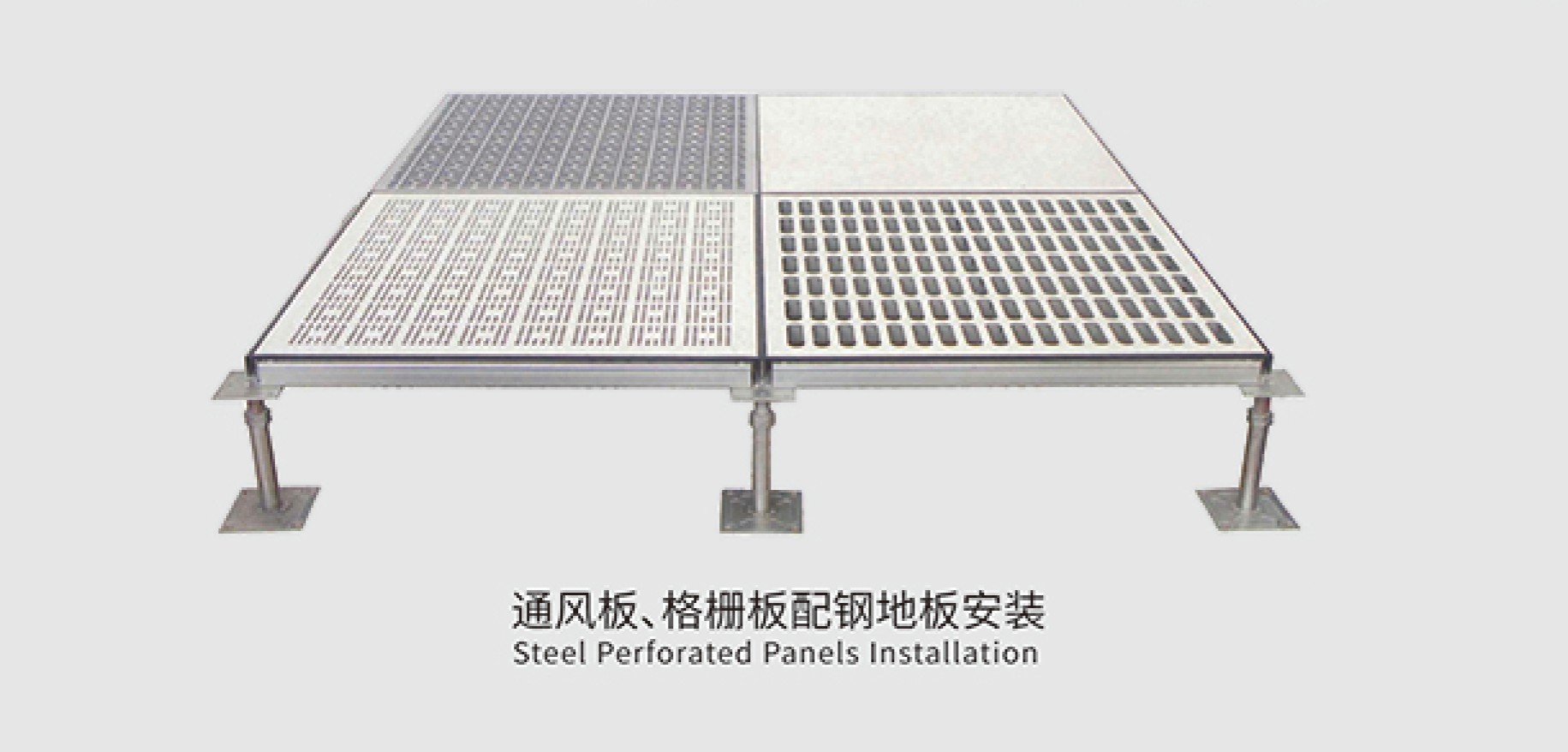

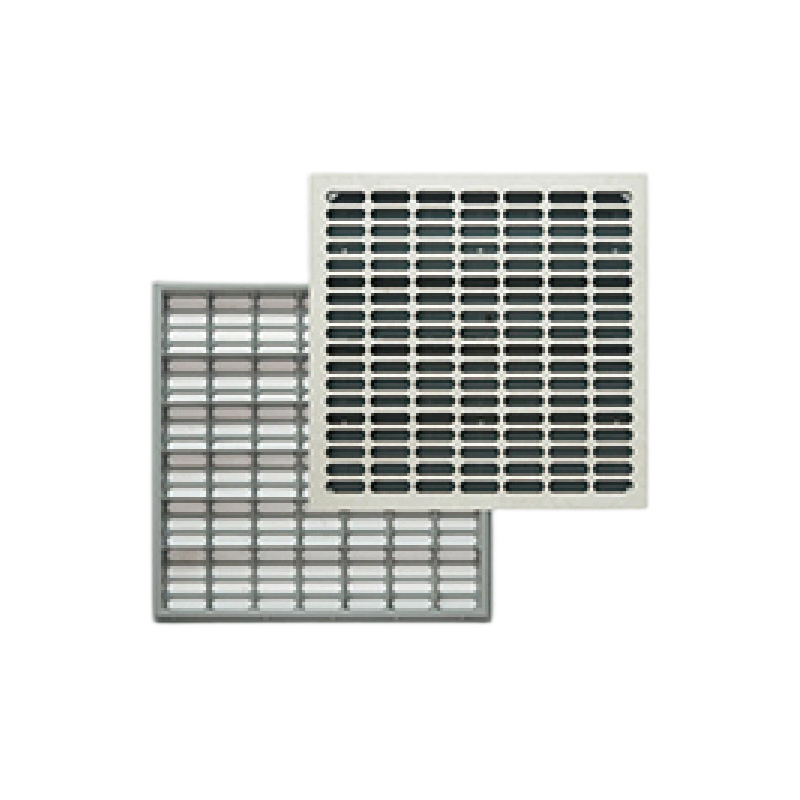

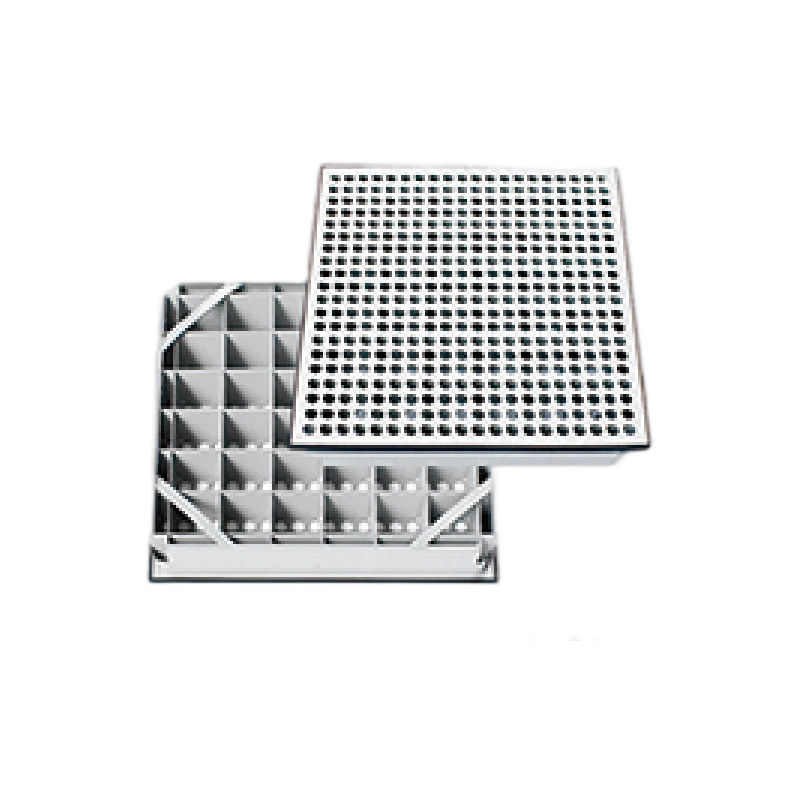

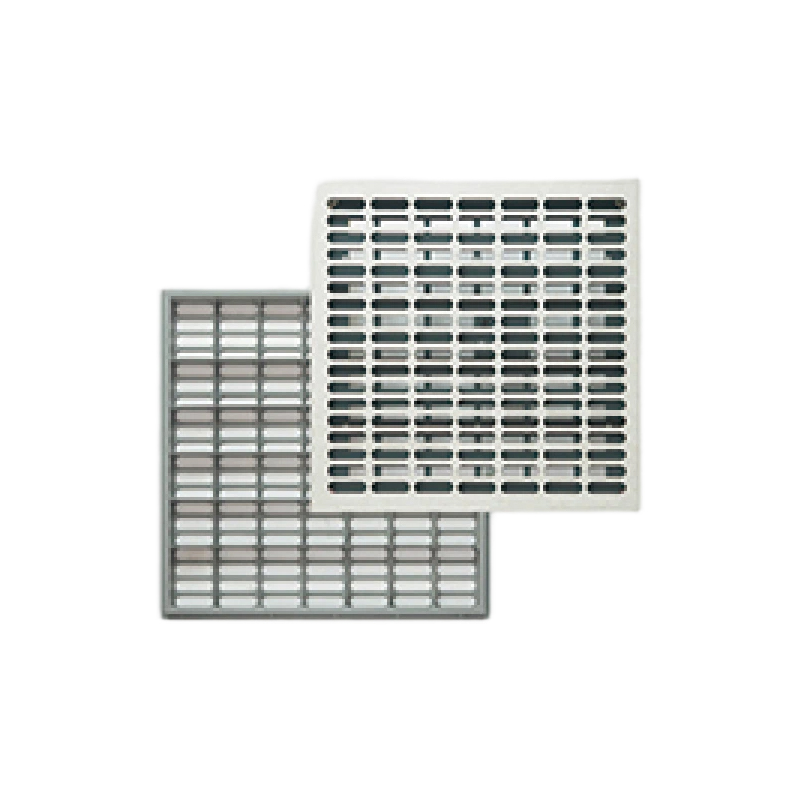

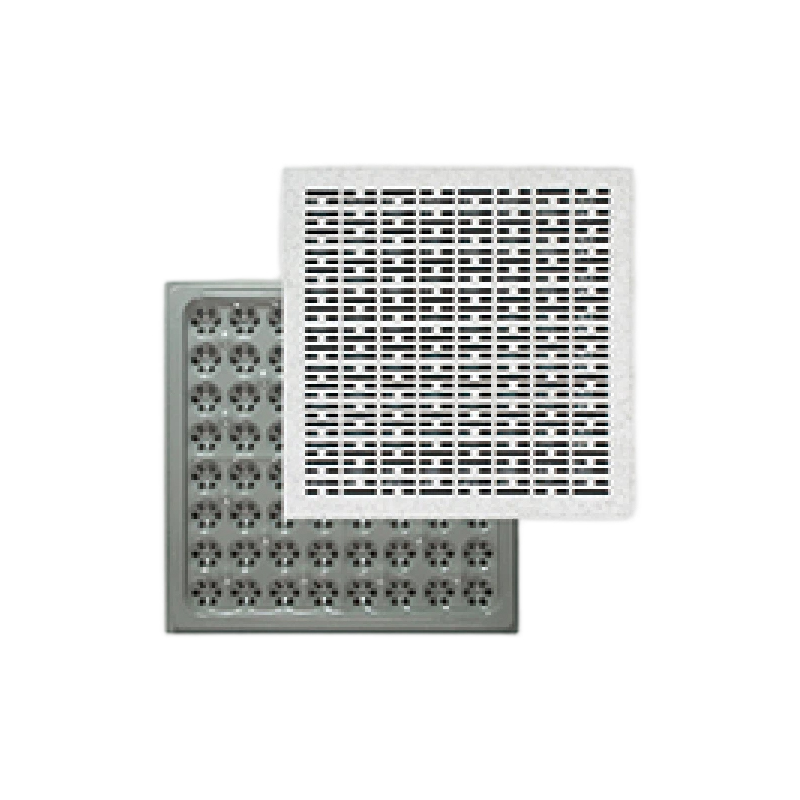

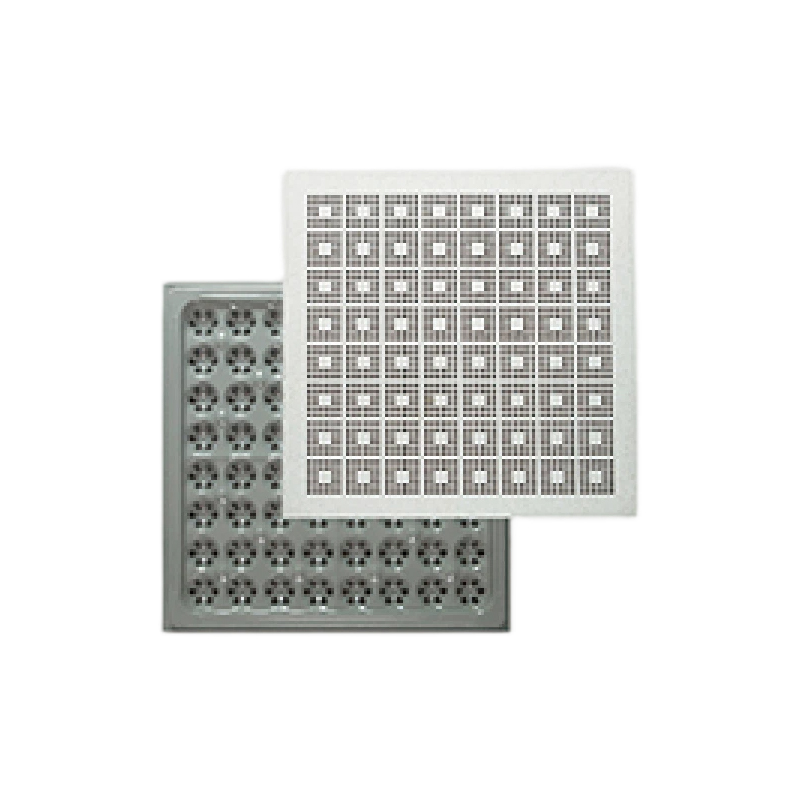

SebuahAliran Udara Cerdas Mengangkat Lantai adalah perangkat pendingin aktif yang menggantikan ubin berlubang standar di pusat data berlantai tinggi. Terdiri dari kisi-kisi ventilasi, kipas EC tanpa sikat, dan sistem kontrol suhu cerdas. Unit ini dipasang langsung ke bukaan lantai standar berukuran 600×600mm dan terhubung ke pleno udara di bawah lantai.

Komponen Sistem

Konfigurasi yang Tersedia

- Unit kipas tunggal – Untuk pendinginan yang ditargetkan pada hotspot tertentu

- Empat unit kipas – Untuk kebutuhan aliran udara yang lebih tinggi di lemari dengan kepadatan sedang hingga tinggi

Cara Kerja Pendinginan Aliran Udara Cerdas

Ubin berlubang tradisional melepaskan udara dingin secara vertikal, menciptakan gumpalan menyebar yang sering kali tidak masuk ke dalam rak seluruhnya. Studi menunjukkan 40-60% pasokan udara dapat melewati peralatan di lorong yang konfigurasinya buruk.

Perbedaan Cerdas

ItuAliran Udara Cerdas Mengangkat Lantai menggunakan sistem kontrol loop tertutup:

1. Monitor sensor suhu udara buang di rak server belakang

2. Modul kontrol menghitung kapasitas pendinginan yang diperlukan

3. Kecepatan kipas menyesuaikan secara otomatis untuk memberikan aliran udara yang tepat

4. Target udara dingin asupan server secara langsung, bukan ruangan

Perbandingan Pola Aliran Udara

Spesifikasi Teknis

Parameter Produk

Opsi Kapasitas Beban

Dimensi Fisik

Keuntungan Inti

1. Menghilangkan Hot Spot Lokal

- Pendinginan langsung ke lemari server dengan kepadatan tinggi

- Tidak diperlukan ruang tambahan di ruang komputer

- Efektif untuk penerapan kepadatan menengah hingga tinggi

2. Penghematan Energi yang Signifikan

- Meningkatkan akurasi pasokan udara

- Mengurangi beban kerja kipas CRAC

- Biaya operasional lebih rendah dibandingkan pendinginan tradisional

3. Penerapan yang Skalabel

- Instal hanya jika diperlukan untuk server kepadatan tinggi baru

- Berkembang secara bertahap seiring pertumbuhan pusat data

- Hemat biaya untuk retrofit dan proyek baru

4. Desain Ultra Tipis

- Tinggi total hanya 180mm

- Cocok untuk pleno minimal 300mm

- Bekerja pada instalasi lantai yang sudah ada

5. Kontrol Cerdas

- Sensor suhu bawaan

- Penyesuaian kecepatan kipas otomatis berdasarkan suhu gas buang server

- Memastikan pendinginan sesuai dengan permintaan secara real-time

6. Komunikasi yang Andal

- Standar antarmuka RS485

- Dukungan protokol MODBUS

- Kontrol grup dan kemampuan pemantauan status

7. Pengoperasian yang Tenang dan Stabil

- Teknologi konversi frekuensi DC gelombang sinus

- Lebih senyap dari kipas standar

- Catu daya ganda dengan redundansi

FAQ Lantai Naik Aliran Udara Cerdas

Q1: Apa perbedaan Lantai Naik Aliran Udara Cerdas dengan ubin berlubang standar?

Menjawab: Perbedaannya adalah pendinginan aktif versus pasif. Aubin berlubang standar adalah perangkat pasif – hanya memiliki lubang yang memungkinkan udara dingin dari ruang bawah lantai naik ke dalam ruangan. Aliran udara tidak terkendali; ia menyebar secara vertikal dalam gumpalan yang menyebar yang sering kali melewati saluran masuk server, sehingga menciptakan aliran udara bypass (40-60% udara yang disuplai dapat melewati peralatan). SebuahAliran Udara Cerdas Mengangkat Lantai adalah sebuahperangkat pendingin aktif dengan kipas EC dan sistem kontrol suhunya sendiri. Ini memonitor suhu gas buang server dan secara otomatis menyesuaikan kecepatan kipas untuk memberikan aliran udara yang ditargetkan tepat di tempat yang diperlukan. Hal ini menghilangkan titik panas, mengurangi aliran udara bypass hingga 15-25%, dan dapat meningkatkan kepadatan rak secara berkelanjutan dari 5-7kW menjadi 8-12kW per rak. Untuk pusat data dengan kabinet dengan kepadatan sedang hingga tinggi, sistem cerdas jauh lebih efektif.

Q2: Berapa ketinggian lantai minimum yang diperlukan untuk pemasangan?

Menjawab: ItuAliran Udara Cerdas Mengangkat Lantai membutuhkan ketinggian pleno minimum300mm (kira-kira 12 inci). Unitnya sendiri memiliki desain ultra tipis dengan tinggi total hanya 180mm. Ini cocok dengan sebagian besar instalasi lantai standar yang ditinggikan. Sebagai perbandingan, sistem distribusi udara di bawah lantai tradisional biasanya bekerja dengan ketinggian plenum 300-450mm. Minimum 300mm membuat sistem ini cocok untuk konstruksi baru dan proyek retrofit di mana ketinggian pleno mungkin dibatasi. Sebelum menentukan, ukur ketinggian rongga lantai yang ada. Jika pleno Anda kurang dari 300mm, hubungiLantai Huahong untuk mendiskusikan alternatif sederhana atau solusi saluran bawah lantai.

Q3: Bagaimana sistem memutuskan berapa banyak aliran udara yang akan disediakan?

Menjawab: Sistem ini menggunakan aalgoritma kontrol loop tertutup berdasarkan suhu gas buang server. Inilah cara kerjanya. Sensor suhu yang terletak di sisi pelepasan udara pada kabinet server mengukur suhu udara buangan. Modul kontrol internal membandingkan pembacaan ini dengan nilai setpoint. Jika suhu gas buang tinggi (menunjukkan pendinginan tidak mencukupi), modul akan meningkatkan kecepatan kipas untuk mengalirkan lebih banyak udara dingin. Jika suhu gas buang rendah, modul mengurangi kecepatan kipas untuk menghemat energi. Penyesuaian otomatis ini memastikan pendinginan sesuai dengan permintaan secara tepat – tanpa pendinginan berlebih, tanpa pendinginan berlebih. Sistem ini juga dapat diintegrasikan dengan sistem manajemen gedung melalui antarmuka RS485 dan protokol MODBUS untuk kontrol grup dan pemantauan jarak jauh.

Q4: Dapatkah Lantai Aliran Udara Cerdas dipasang secara bertahap, atau haruskah saya memasangnya di semua tempat sekaligus?

Menjawab: Penerapan bertahap adalah keuntungan utama dari sistem ini. Tidak seperti peningkatan pendinginan tradisional yang memerlukan perubahan besar-besaran, ituAliran Udara Cerdas Mengangkat Lantai dapat dipasanghanya jika diperlukan. Misalnya, jika Anda memiliki gabungan lemari server dengan kepadatan standar dan kepadatan tinggi, pasang unit cerdas hanya di depan rak dengan kepadatan tinggi di mana terdapat titik panas. Ubin berlubang standar tetap ada di tempat lain. Seiring pertumbuhan dan kepadatan pusat data Anda, Anda dapat menambahkan lebih banyak unit cerdas seiring waktu. Skalabilitas ini menjadikan sistem ini hemat biaya – Anda hanya membayar untuk pendinginan yang Anda perlukan, saat Anda membutuhkannya. Untuk proyek retrofit, hal ini sangat berharga karena Anda dapat menargetkan area masalah terlebih dahulu dan memperluas solusi sesuai anggaran yang tersedia.

Berapa kapasitas bebannya? Bisakah peralatan diletakkan langsung di panel lantai ini?

Menjawab: Ya. ItuAliran Udara Cerdas Mengangkat Lantai menggunakan substrat baja-semen berkekuatan tinggi yang sama dengan panel lantai standar. Peringkat beban seragam adalah≥1000kg (sekitar 2200 pon). Ini berarti rak server, unit UPS, dan peralatan lainnya dapat ditempatkan langsung atau berdekatan dengan panel aliran udara tanpa masalah struktural. Model beban yang tersedia berkisar dari FS1250 (konsentrat 567 KG) hingga FS2500 (konsentrat 1134 KG). Untuk sebagian besar aplikasi pusat data, model FS1500 atau FS2000 menyediakan kapasitas yang cukup. Kisi-kisi ventilasi dirancang untuk menopang beban peralatan tanpa deformasi. Selalu verifikasi persyaratan beban tertentu denganLantai Huahong berdasarkan spesifikasi peralatan Anda.

Q6: Apakah sistem berkomunikasi dengan manajemen gedung atau perangkat lunak DCIM?

Menjawab: Ya. SetiapAliran Udara Cerdas Mengangkat Lantai satuan sudah termasuk standarAntarmuka komunikasi RS485 denganProtokol MODBUS* mendukung. Hal ini memungkinkan integrasi dengan:

- Sistem Manajemen Gedung (BMS)

- Perangkat lunak Manajemen Infrastruktur Pusat Data (DCIM).

- Platform kontrol pendinginan terpusat

Kemampuannya meliputi: kontrol grup beberapa unit kipas, pemeriksaan status (kecepatan kipas, suhu, kondisi gangguan), penyesuaian titik setel jarak jauh, dan pemberitahuan alarm. Untuk pusat data berukuran besar, integrasi ini memungkinkan manajemen pendinginan terkoordinasi di puluhan atau ratusan unit. [Lantai Huahong] menyediakan dokumentasi protokol dan dukungan integrasi.

Q7: Berapa banyak energi yang dapat saya hemat dibandingkan dengan ubin berlubang standar?

Menjawab: Penghematan energi bervariasi berdasarkan konfigurasi, namun studi tentang manajemen aliran udara yang presisi menunjukkan pengurangan yang signifikan. Sistem aliran udara yang terarah dan cerdas dapat mengurangi konsumsi energi kipas sebesar15-25% dalam instalasi retrofit. Penghematan datang dari tiga faktor.Pertama, peningkatan ΔT (suhu delta) – ketika udara dingin mencapai saluran masuk server, server menyerap lebih banyak panas per CFM, sehingga unit CRAC dapat mengurangi kecepatan kipas.Kedua, berkurangnya aliran udara bypass – lebih sedikit udara dingin yang terbuang saat bercampur dengan udara ruangan dibandingkan dengan peralatan pendingin.Ketiga, persyaratan tekanan statis pleno yang lebih rendah – karena ubin cerdas menghasilkan pendinginan per CFM yang lebih efektif, fasilitas dapat mengurangi tekanan di bawah lantai dari 0,08-0,12 inci menjadi 0,05-0,08 inci kolom air. Untuk pusat data beban TI 500kW pada umumnya, pengurangan energi kipas sebesar 20% dapat menghemat ribuan dolar setiap tahunnya. Minta penilaian pendinginan dariLantai Huahong untuk perkiraan spesifik proyek.

Persyaratan Instalasi

Daftar Periksa Pra-Instalasi

-  Tinggi pleno di bawah lantai minimal 300mm

-  Ketersediaan daya (disarankan dual feed)

-  Kabel komunikasi RS485 untuk kontrol grup

-  Lantai bawah bersih dan rata

-  Kisi alas pada bagian tengah standar 600 mm

Langkah-Langkah Instalasi

1. Lepaskan panel lantai berlubang atau padat yang ada

2. Periksa ketinggian dan ketinggian tumpuan

3. Tempatkan unit Aliran Udara Cerdas ke dalam bukaan

4. Sambungkan kabel daya dan komunikasi

5. Amankan unit ke sistem tumpuan

6. Konfigurasikan parameter kontrol melalui MODBUS

7. Uji respon sensor suhu dan modulasi kipas

Alat yang Dibutuhkan

- Pengangkat panel cangkir hisap standar

- Obeng untuk sambungan listrik

- Multimeter untuk verifikasi daya

- Laptop dengan software MODBUS untuk konfigurasi

Mengapa Memilih Sistem Aliran Udara Cerdas [Lantai Huahong].

Jaminan Kualitas

- penggemar EC – Teknologi konversi frekuensi gelombang sinus DC

- Desain ultra-tipis – Tinggi totalnya hanya 180mm

- Tingkat ventilasi tinggi – >65% area terbuka

- Catu daya ganda – Berlebihan untuk keandalan

- Jejak standar – 600×600mm cocok untuk semua kisi lantai yang ditinggikan

Dukungan Lengkap

- Penilaian pendinginan dan desain sistem

- Perhitungan beban dan pemilihan unit

- Pasokan bahan dengan pengiriman

- Panduan instalasi (di tempat atau jarak jauh)

- Garansi 5 tahun dan dukungan teknis

Ringkasan

ItuAliran Udara Cerdas Mengangkat Lantai dari Lantai Huahong mengubah pendinginan pusat data dari pasif menjadi aktif. Kipas EC, sensor suhu, dan kontrol otomatis memberikan aliran udara yang ditargetkan tepat di tempat server membutuhkannya. Hilangkan titik panas. Kurangi aliran udara bypass. Mengurangi konsumsi energi kipas. Skalakan penerapan seiring meningkatnya kepadatan. Tapak standar 600×600mm cocok untuk semua lantai yang ditinggikan. Desain ultra-tipis 180mm berfungsi dengan pleno minimum 300mm.

Pilih pendinginan cerdas. MemilihLantai Huahong.
